В России создали тепловизор для танков, позволяющий наблюдать более 1 км

отметили
30
человек
в архиве
Прибор нового поколения разработан с использованием отечественной элементной базы, отметили на Ростовском оптико-механическом заводе

МОСКВА, 24 января. /ТАСС/. Ростовский оптико-механический завод (РОМЗ, входит в «РАТМ холдинг») разработал тепловизионный прибор ТКН-3ТП нового поколения, позволяющий командиру бронетехники распознавать цели на расстоянии более 1 км в любое время суток и погоду. Об этом ТАСС сообщили в пресс-службе предприятия.

Как отметили в РОМЗ, на настоящий момент бронетанковая техника, оснащенная приборами ночного видения, имеет демаскирующие признаки и обнаруживается противником. На предприятии приняли решение разработать и наладить производство тепловизионного прибора ТКН-3ТП.

«ТКН-3ТП позволяет значительно улучшить характеристики вооружений и военной специальной техники и существенно расширить спектр ее применения. Преимущества прибора перед аналогами заключается в пассивном режиме работы во всех диапазонах освещенности от 0 до 100 000 лк, повышенной дальностью действия с обнаружением объектов бронетанкового вооружения и техники на расстоянии до 3 тыс. метров и улучшенным качеством видения при уменьшенной метеорологической дальности видения», — приводятся в сообщении слова первого замгендиректора, главного конструктора предприятия Александра Медведева.

Он также отметил, что до сих пор командир танка мог видеть в зависимости от освещенности на 400-500 метров, а новый прибор позволяет распознавать цели на расстоянии более чем 1 км в любое время суток и в различных погодных условиях. Как отметили в пресс-службе, прибор нового поколения разработан с использованием отечественной элементной базы.

24 января. /ТАСС/. Ростовский оптико-механический завод (РОМЗ, входит в «РАТМ Холдинг») начал поставку в Вооруженные силы (ВС) РФ тепловизионных приборов нового поколения ТКН-3ТП, сообщили во вторник ТАСС в пресс-службе предприятия.

Добавил precedent precedent 24 Января
Комментарии участников:
т-111
+4
т-111, 24 Января , url

Журналисты ТАСС -перепутали.

Речь идёт не о тепловизоре, а приборе ночного видения...

Преимущества прибора перед аналогами заключается в пассивном режиме работы во всех диапазонах освещенности от 0 до 100 000 лк,

Тепловизоры работат в ИК-спектре, а размерность там другая.

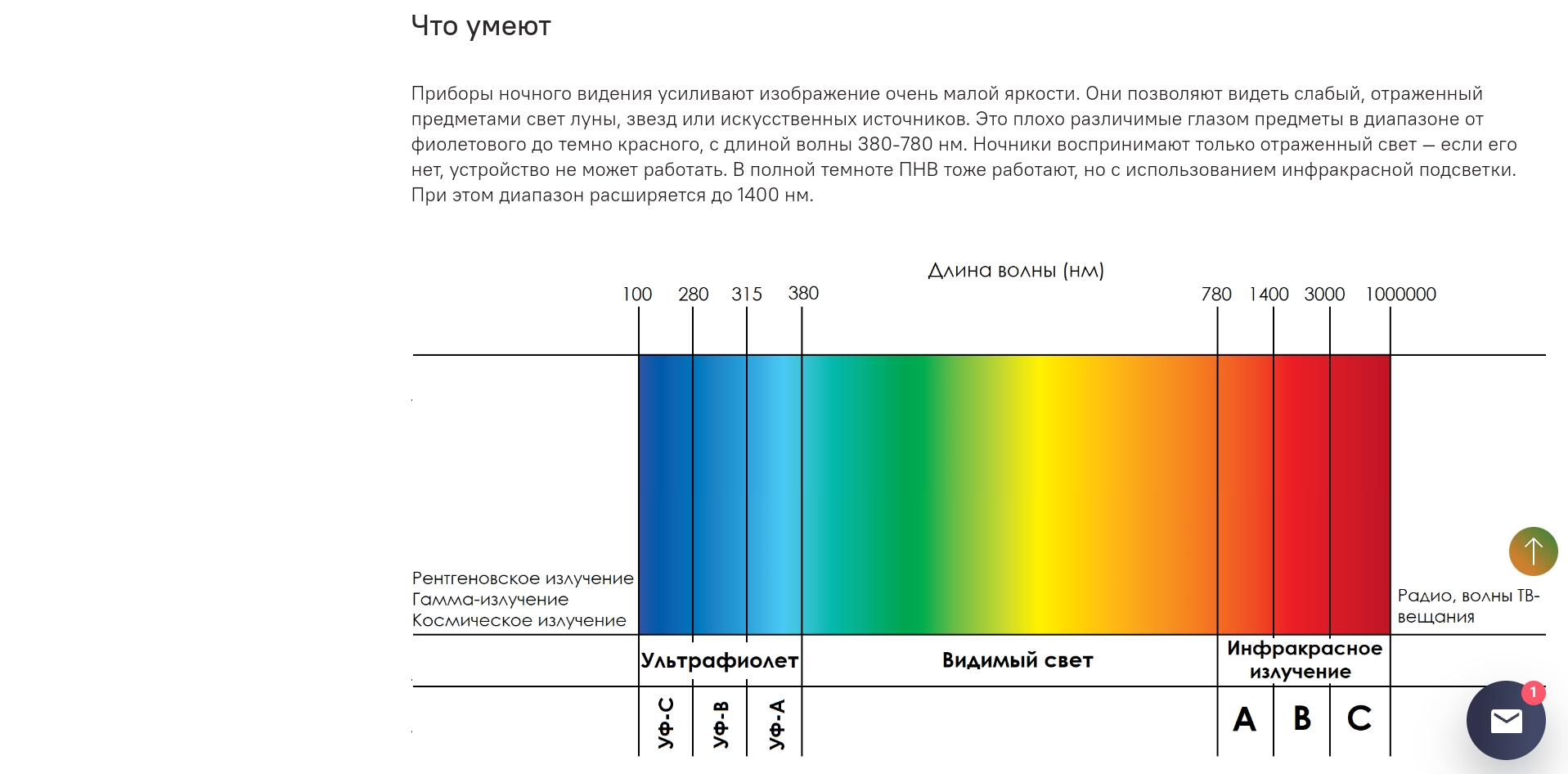

Инфракра́сное излуче́ние — электромагнитное излучение, занимающее спектральную область между красным концом видимого света (с длиной волны λ = 0,74 мкм и частотой 430 ТГц).

 Физика....

precedent
0
precedent, 25 Января , url

Не «физика »,  а ваши завышенная самооценка и нескромность, невнимательность.

Комбинированный дневно-тепловизионный смотровой прибор ТКН-3ТП

т-111
+2
т-111, 26 Января , url

Не умничай друг наш люезный.

Забеги хотя бы в википедию.

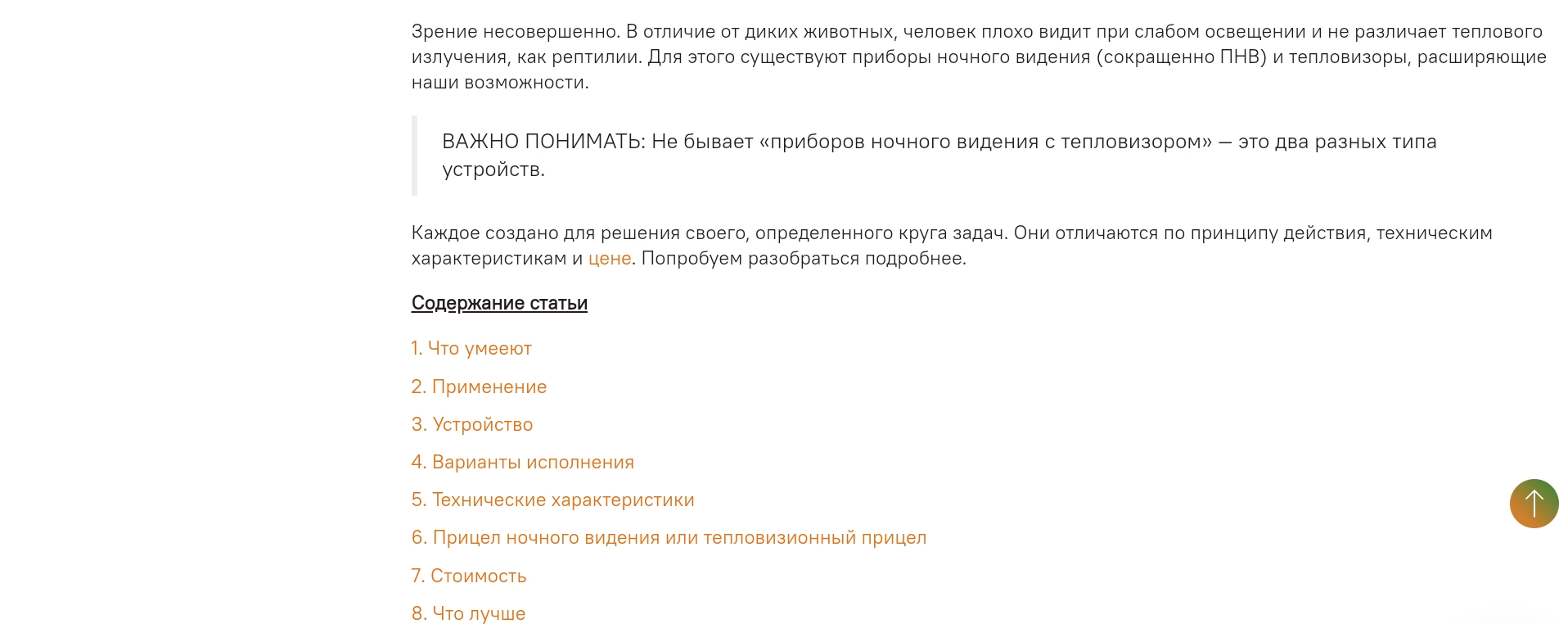

Тепловизор и прибор ночного видения — разные штуки. Там разные принципы работы приборов физически. Соответственно и размерность разная. В тепловизорах — в инфракрасном диапазоне электромагнитного спектра (примерно 0,9-14 мкм). В приборах ночного видения — Люкс(лк), единица измерения освещённости.

В статье/новости написано:

Преимущества прибора перед аналогами заключается в пассивном режиме работы во всех диапазонах освещенности от 0 до 100 000 лк,

Так что этот прибор тепловизором не может быть, т.к. размерность физических величин другая.

Повторю, статью написал технически неграмотный журналист.

т-111
+2
т-111, 26 Января , url

Друг наш любезный.

Зачем скрываешь комментарии?

Ведь Вам не были написаны оскорбления. А только указаны направления и основы физических величин.

Если Вы не согластны с моими аргументами — жду Ваши.

Но скрывать — без боъяснений чужие аргументы неправильно....

precedent
-2
precedent, 26 Января , url

Затем, что голову включи, а не разбивай ее о «Википедию». «Комбинированный» означает сочетание двух и более в одном, при сохранении целостности каждого в отдельности.

т-111
+1
т-111, 26 Января , url

Друг наш любезный.

Не пались сам. Где про комбинацию написано?

В России создали тепловизор для танков, позволяющий наблюдать более 1 км

Если сам понял отличае тепловизора и прибора ночного видения — не строй из себя умнее других.

Иногда надо уметь помолчать, когда Вам обученные в РТН по ИК-диагностики и работе приборов ночного видения говорят про физику процессов как специалист 3-го уровня аттестации.

precedent
+1
precedent, 26 Января , url

Я привёл линк, не кривляйся. Журналист и вовсе привёл расшифровку части названия из аббревиатуры. Догадаться о чем речь легко из публикации. Но, раз у тебя возникли сложности, я дал ссылку на ещё одну, где этот момент освещён подробней.

т-111
+3
т-111, 26 Января , url

Друг наш любезный.

Мне насрать на Ваши линки. Пойми  — тепловизор и прибор ночного видения, разные приборы. И если написано:

Преимущества прибора перед аналогами заключается в пассивном режиме работы во всех диапазонах освещенности от 0 до 100 000 лк,

Значит — это не ТЕПЛОВИЗОР!

Вы сначало разбери и пойми, что такое тепловизор и прибор ночного видения.

модератор модератор тут скрывают по личной потребности явные физические аргументы.  Предупреждение о недопустимомости таких действий, надо предупредить данного участника Н2.

Stopor
+3
Stopor, 26 Января , url

:))) Сокрытие любых аргументов ненаказуемо.

precedent
+2
precedent, 26 Января , url

Я ему даже плюс поставил за старания. Хотя жаль, что он голову так и не включил.

suare
+3
suare, 27 Января , url

Что лучше

Нельзя сравнивать.

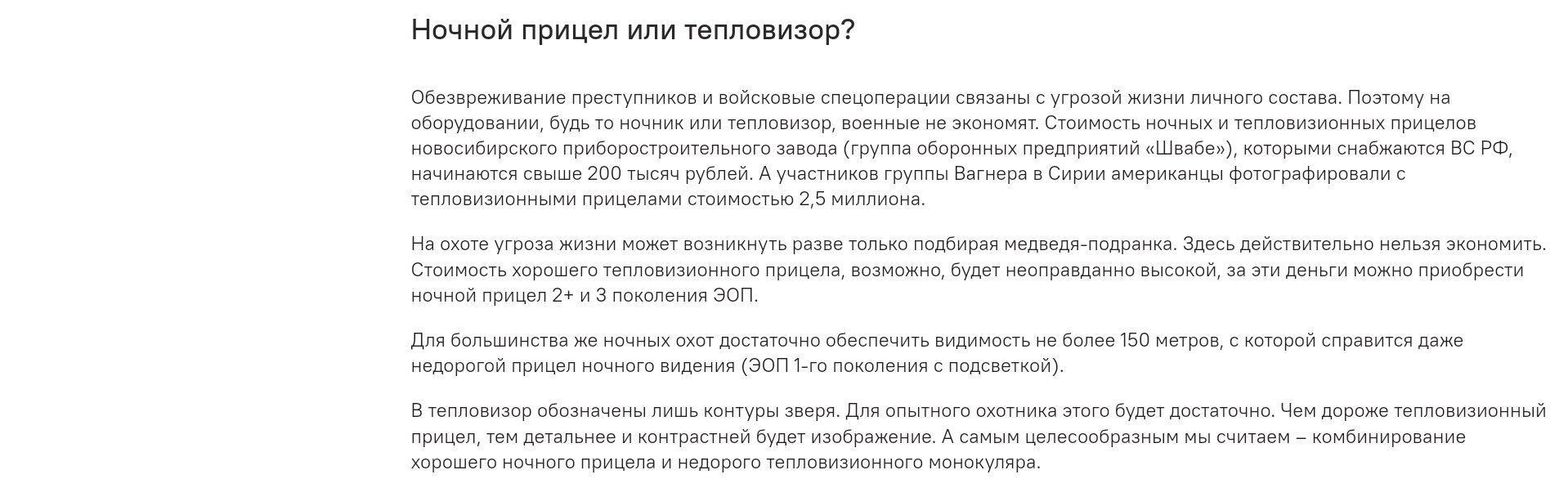

Приборы ночного видения и тепловизоры — совершенно разные по назначению, возможностям и ценовой доступности.

В идеале они должны дополнять друг друга и применяться совместно.

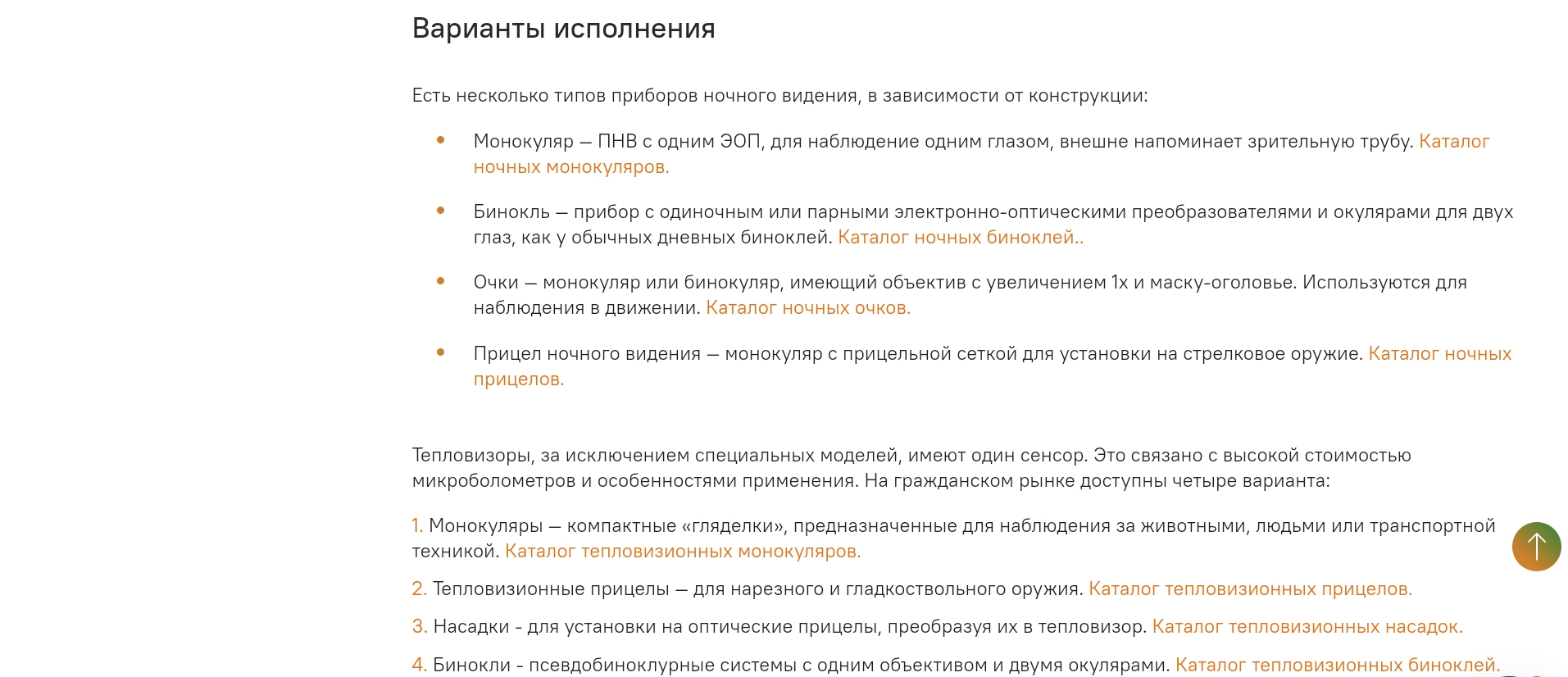

Именно поэтому за рубежом активно заняты созданием двухканальных приборов, сочетающих ПНВ и тепловизор.

Вероятно, самый разумный и практичный вариант для большинства охотников — недорогая тепловая «гляделка» в комплекте с современным ночным прицелом, можно даже поколения III+. Тепловизор нужен чтобы обнаружить и выследить добычу, а в остальном помогут опыт и удача и четкое изображение «ночника».

precedent
+2
precedent, 27 Января , url

Мне возражения этого товарища напомнили возражения Фстрейнджа о том,   что РЛС не мог видеть за горизонтом из-за кривизны поверхности.  Об отражении от ионосферы он не знал.

Принципы работы перспективного нового прибора мне неизвестны.  Но из сообщения ясно, что разработчики какими- то образом смогли соединить возможности приборов ночного видения и тепловизоров.  Возможно посредством автоматического/ полуавтоматического/ ручного переключения каналов.

Проблема, которую они решали- демаскировка при ИК — излучении.  Может это очень короткие картинки, которые дополняют и сшивают тепловизионные карты, вариантов много, не знаю. Но то, что тепловизор так или иначе используется нет никаких сомнений.

suare
+3
suare, 27 Января , url

Развёрнутую статью  о комбинированном двухканальном устройстве-кентавре

добавил ниже.

т-111
+1
т-111, 29 Января , url

Матрицы приемников Ночного Видения и приемников ИК — работают в разных принципах.

В тепловизорах — в инфракрасном диапазоне электромагнитного спектра (примерно 0,9-14 мкм). В приборах ночного видения — Люкс(лк).

Нельзя совместить — ужа с ежом.

Это — физика.

Комбинирование — невозможно, т.к. это другие размерности физических величин. И это физика школьная....

Не могут мкм стать лк.

precedent
+2
precedent, 30 Января , url

Последняя попытка (вдруг ты не прикидываешься): комбинированный — не означает гибридный. Это понятно?  Это не окружающие тебя — идиоты, это ты решил, без всякого на то основания, что речь о какой-то гибридизации.

т-111
+1
т-111, 30 Января , url

Ну наконец то мы друг друга поняли...)))

precedent
+2
precedent, 27 Января , url

Раскрыл я твои «конгениальные», не плакай )))

suare
+3
suare, 27 Января , url

Командирский смотровой прибор ТКН-3ТП пошел в серию и поступает в войска

Вчера, 04:40

Современный прибор ТКН-3ТП. Фото РОМЗ

Отечественные боевые бронированные машины всех типов оснащаются командирскими смотровыми приборами нескольких типов и модификаций. При помощи таких устройств командиры экипажей осуществляют наблюдение за местностью и находят цели для атаки. Не так давно в серию пошел очередной образец такого рода – смотровой прибор ТКН-3ТП. Как сообщается, первые партии этих изделий уже попали в армию и были установлены на боевых машинах.

Последние новости
Новый смотровой прибор ТКН-3ТП был разработан и производится Ростовским оптико-механическим заводом (г. Ростов, Ярославская обл.) О первых успехах серийного производства и поставках таких изделий в войска 24 января сообщило агентство ТАСС со ссылкой на пресс-службу предприятия. Также упоминаются события недавнего прошлого, предшествовавшие запуску производства.

Пресс-служба РОМЗ рассказала, что в августе прошлого года предприятие посетил вице-премьер и министр промышленности и торговли Денис Мантуров. Он ознакомился с новыми разработками РОМЗ и поручил органам военного управления заказать подобную продукцию. За этим последовало подписание официального контракта на поставку и подготовка производства.

Сообщается, что выпуск приборов ТКН-3ТП уже начался и успешно выполняется. Еще в конце прошлого года завод-изготовитель передал заказчику первые партии таких изделий. При этом количество произведенных приборов, темпы их выпуска и объем заказа не называют.

Производство нового командирского прибора улучшило показатели РОМЗ. Так, во втором полугодии объем производства в рамках Гособоронзаказа вырос в полтора с лишним раза. Основной вклад в такой рост показателей обеспечил именно заказ на изделия ТКН-3ТП.

Изделие ТКН-3 одной из старых модификаций. Фото «103 арсенал»

Завод также планирует расширить производственные мощности для увеличения объемов выпуска различной продукции. С этой целью РОМЗ оформил заявку на получение субсидии, за счет которой будет осуществляться необходимое строительство и модернизация мощностей. Предполагается, что за счет такой модернизации мощности предприятия вырастут кратно.

Новое поколение
Командирскими смотровыми приборами оснащается широкий круг отечественных боевых бронированных машин. Так, в последние десятилетия активно внедрялись приборы семейства ТКН-3. Такие устройства монтируются на основных танках всех моделей, на боевых машинах пехоты, бронетранспортерах и т.д.

Современный смотровой прибор позволяет командиру вести наблюдение за окружающей местностью, находить и распознавать различные объекты, а также выдавать целеуказание наводчику основного вооружения. При этом приборы актуальных типов являются всесуточными и имеют отдельный канал для работы в темное время.

При всех преимуществах, актуальные модели приборов не лишены недостатков. Так, использование относительно старой элементной базы и не самых новых решений ограничивает основные характеристики прибора. Кроме того, приборы старых типов используют подсветку, демаскирующую машину-носитель. Также разрабатываются средства засечки оптики.

С целью решения всех этих проблем РОМЗ разработал модернизированный командирский прибор ТКН-3ТП. По своей конструкции и функциям он в целом похож на предыдущие изделия серии ТКН-3. При этом в основу проекта легли более новые решения и современная элементная база, что позволило повысить все основные характеристики и избавиться от некоторых характерных недостатков.

В недавнем прошлом ТКН-3ТП прошел все стадии разработки и справился с испытаниями. Кроме того, в прошлом году появились первые заказы на производство таких изделий. Как сообщается, заказчик уже получил несколько партий приборов для установки на наличную бронетехнику.


Танк Т-72Б3. На командирском люке под осветителем находится головка прибора ТКН-3. Фото Минобороны РФ

Какие именно боевые машины получают приборы новой версии, неизвестно. Однако нельзя исключать, что с их помощью выполняется переоснащение машин разных моделей. Кроме того, некоторые носители ТКН-3ТП могли принять участие в текущей Спецоперации и показать свои возможности в условиях реальных боев.

Технические особенности
Комбинированный дневно-тепловизионный смотровой прибор командира ТКН-3ТП внешне и по основным функциям похож на предыдущие изделия своего семейства. Это устройство выполнено в корпусе сложной формы и имеет высоту 410 мм при ширине 375 мм и глубине 225 мм. Масса – 14 кг. Прибор предназначается для монтажа в боевом отделении бронемашины-носителя на рабочем месте командира.

Уменьшенная верхняя часть корпуса, выведенная наружу машины, вмещает оптические приборы. На основном агрегате корпуса располагаются электроника, два окуляра и необходимые органы управления. С точки зрения архитектуры, эргономики и принципов управления ТКН-3ТП в целом не отличается от более старых приборов.

Прибор получил два канала – дневной оптический и ночной тепловизионный:

1. В дневном режиме ТКН-3ТП имеет поле зрения шириной не менее 9,5° и увеличение не менее 4,7х. Разрешение – не более 12 угл. сек. Заявлена возможность обнаружения цели типа «танк в боковой проекции» на дальностях не менее 3 км. С расстояния не менее 2,5 км обеспечивается распознавание подобной цели.

2. Для работы в темное время суток предназначен второй канал, выполненный на основе тепловизора. Отказ от прибора ночного видения в пользу тепловизионного принципа является главным отличием прибора ТКН-3ТП и определяет его преимущества перед аналогичными устройствами предыдущих моделей. Тепловизионный канал позволяет работать и засекать контрастные объекты даже при полном отсутствии естественного освещения или искусственной подсветки.

Ночной канал построен на основе фотоприемного устройства, работающего в дальнем ИК-диапазоне. В этом устройстве используется неохлаждаемая микроболометрическая многоэлементная фокально-плоскостная матрица. Разрешение – 640х480. Тепловизор выдает черно-белую картинку с последующей обработкой цифровыми средствами. Обработанное изображение выдается на миниатюрный OLED-дисплей.



Боевая машина пехоты БМП-2. Командирский люк башни (слева в кадре) укомплектован прибором ТКН-3. Фото Vitalykuzmin.net

Тепловизор имеет поле зрения 10х7,5 град. и увеличение 2х. Ночной канал прибора в любое время суток позволяет рассмотреть боковую проекцию танка с 2,5 км. Опознавание в нормальных условиях производится с 1,5 км. Иные цели, такие как живая сила, засекаются на меньших расстояниях.

За счет сохранения габаритов и массы на уровне предшественников новый смотровой прибор ТКН-3ТП вписывается в требования и ограничения широкого круга отечественных боевых машин. Им могут оснащаться танки актуальных моделей, БМП и другая техника. Замена имеющегося устаревшего изделия на современный прибор не представляет принципиальной сложности и не требует условий крупного завода.

Вопросы эффективности
Очевидно, что общие показатели эффективности боевой бронированной машины определяются не только типом и характеристиками вооружения и бронированием. Общий результат также зависит от способности экипажа следить за обстановкой, своевременно выявлять и поражать опасные объекты. Для решения таких задач наши экипажи бронемашин имеют целый набор оптических средств.

Как сообщается, еще в прошлом году начались поставки новых серийных смотровых приборов командира ТКН-3ТП. Такие устройства уже должны устанавливаться на танках и других бронемашинах и вполне возможно, что их успели применить на учениях и в Спецоперации. И нельзя исключать, что результаты применения новых приборов в виде успешных атак разных целей уже демонстрировались общественности.

Автор: Рябов Кирилл
precedent
+2
precedent, 27 Января , url

Прибор получил два канала – дневной оптический и ночной тепловизионный:

 Ну, вот, примерно так и представлял, так и подано было, пусть и скупо.
Спс за подробную информацию т-111 т-111 Stopor Stopor  Суаре раскопал суть.

suare
+3
suare, 27 Января , url

Моллу Насреддина на старости лет пригласили быть почётным мировым судьёй. Первым делом, которое ему пришлось разбирать, оказалось дело об ограблении.

Насреддин выслушал потерпевшего и сказал:

— Да, ты прав.

Но ведь он ещё не слышал обвиняемого!

Секретарь суда шепнул ему на ухо:

— Вы ещё не привыкли к установленному порядку, господин судья. Поймите, так нельзя поступать. Вы теперь должны выслушать другую сторону, прежде чем принять решение.

— Хорошо, — кивнул Насреддин.

Другой человек, грабитель, рассказал свою историю. Насреддин выслушал и произнёс:

— Ты прав.

Секретарь растерялся, и снова шепнул Насреддину на ухо:

— Что вы говорите? Оба не могут быть правы!

— И ты прав, — ответил Насреддин.

 Можно добавить реплику зрителя, читателя или слушателя: «Ба! Да ведь и Насреддин прав».

precedent
+1
precedent, 27 Января , url

Два канала же! И две стороны: Россия и США.  И только Украина «между». А что у нас между? У кого что))))

suare
+3
suare, 27 Января , url

В случае с международной обстановкой «каналов» столько, сколько есть сил, а значит и «игроков» способных изменить ситуацию.

Кроме того, «игра» идёт одновременно на множестве «досок» по всему миру и в игры по разным правилам. Похоже на многоборье, только состязания проходят одновременно по всем «видам спорта» на глобальной мировой арене.

Здесь очень важно умение анализировать в условиях неоднозначности, неопределённости, неточности, неполноты.

Это как различать классические и неклассические логики и математики.

Есть даже литературные произведения на эту тему. Например, у Льюиса Кэрролла.

precedent
+2
precedent, 27 Января , url

Способность предвидеть зависит не только от способности и возможности анализа, воображения и знания закономерностей, характера взаимоотношений, свойств и пр.
Вот, вернёмся к нашим баранам.  ОПГ Химпром — на сегодняшний день мощнейший наркокартель в Европе.  Украинский наркокартель. Помимо сбыта внутри, он много и беспрепятственно производит внутри  (соли те же). Недавно в ходе разборки расстреляли вертолёт с мвдшным начальством люди из СБУ под прикрытием ГУР.
Для горячих точек всегда наркокартели обеспечивают «мотивацией» и выносливостью бойцов одноразового использования. И не только.  Тоже самое можно сказать о контрабанде оружием, пленниках.

Но как из Украины поставлять все это богатство?  Конечно, морем.  Не только гражданская торговля -80 % морем.

Все прекрасно понимают, что если Россия возьмёт побережье, то поддержка антироссийских сил на Украине рухнет на 90%. Морские же державы нас атакуют.  США, прежде всего.  Но ради чего недавно Медведев начал угрожать взятием Одессы? Мы нависали над ней в Херсоне. Да,  несли потери 1:8, но мы ушли оттуда  и выровняли фронт, сняв угрозу с Одессы и Николаева.

С одной стороны лучше уж пусть они краденое оружие, наркоту и невольников сплавляют через Турцию (вот Вам ещё один актор с восточным, южным и европейским фактором), там мировой хаб в этом, география определяет. С паршивой овцы — зерновая сделка и аммиак, выполняется, правда, процентов на 30.

А с другой? А с другой бодяга тянется.  Я помню истерики, что закатили, когда первый раз Мариуполь был в осаде.  А Путина подвергли жёсткой и демонстративной обструкции на G20 в Австралии. После этого он предложил схему мирных соглашений, впоследствии французским юристом обтесанную. Минск. Сегодня президент говорит, что надо было раньше признавать независимость Донбасса.  Я был в числе тех, кто об этом говорил.  Даже здесь писал, что президент делает одну ошибку: надо сначала их выбросить за границы республик.  А сегодня я в этом не уверен. Насколько мы смогли бы эффективно противостоять тогда тем агрессивным мерам в политике, экономике, финансах.  У нас даже аналога Свифт ещё не было.

Вот и сегодня.  Большая часть решений в СВО — ПОЛИТИЧЕСКИЕ. нет военных решений. Это — наша операция, которая является частью процесса мирового переформатирования. И с этим приходится считаться.

т-111
+1
т-111, 30 Января , url

suare suare

Не подметяй понятия:

Прибор получил два канала – дневной оптический и ночной тепловизионный

Тепловизионная камера  — работает не только ночью.

Могу открыть «страшную тайну» — все буржуйские тепловизоры работают на германиевых матрицах, которые делают в США и Шведции. Есть, французские матрицы, на другом элементе Менделеева, но они кривые. Есть матрицы КНР — тоже кривые.

По законам США — разрешение ИК матриц запрещены более 1000хХХХ....

В России есть только ИК-матрицы, охлаждаемые азотом...

precedent precedent ...\\Это и к Вам ура-патриотизму...

precedent
+2
precedent, 30 Января , url

А вот  это уже хамство, мало  того, что тупость.  Тебе пытаются объяснить, что малина сладкая, а ты твердишь, что она красная. Тебе не про физику для дошколят, а про то, что клмбинированный прибор имеет два различных канала, поэтому и называется тепловизионный комбинированный навигатор.

С какой паранойи и дебилизма про «ура- патриотизм», идиот? Какая связь у этого обвинения дикарского не по адресу на 180% с тем, что я пытался тебе объяснить причины, давал линк, по которым твоя критика в адрес журналиста несостоятельна.  Прибор называется так, бестолочь.  Разработчикам пошли свои претензии.  Уперся ты как осел.  А может и ни как?...

precedent
+2
precedent, 30 Января , url

И вдогонку, к твоему увы- идиотизму, в качестве справки

Россия стала четвертой страной, сумевшей создать собственную тепловизионную матрицу

И да, для по пояс деревянных повторяю: комбинированный — не означает гибридный
