Комментарии участников:
Добавление фибры в бетон позволяет достичь сразу нескольких целей:
— армирование бетона, вплоть до полной замены армокаркаса на фиброволокно, обеспечивая тем самым жёсткость и прочность конструкции, уменьшая её вес и снижая расходы на создание армокаркаса;
— увеличение устойчивости изделий к изгибу при длительном воздействии высоких температур. При нагреве бетона вплоть до 1100°С фиброволокна повышают устойчивость бетонных элементов к раскалыванию;
— повышение пластичности цементных растворов, что особенно важно для равномерной подачи смеси через печатающую головку строительного принтера;
— уменьшение удельного веса смеси, позволяющее нанесение большего количества слоёв при печати;
— повышение износостойкости бетонных изделий, при полном застывании бетона вплоть до 30%.
— защищенность от внешнего воздействия влаги и агрессивных веществ. Капилляры, образующиеся в процессе дегидрации бетона заполняются фиброволокном, не позволяющим проникать в бетон влаге из вне.
Несомненно к самым важным свойствам фиброволокна для процесса строительной печати являются его лёгкость и увеличение пластических свойств цементной смеси.
Применение фиброволокон при печати на строительном 3D – принтере S – 6043 быстротвердеющими цементными составами позволяет получить толщину укладываемого слоя до10 мм при ширине до 30 мм. При этом подвижность смеси в печатающей головке сохраняется в течении часа. Малое время сохранения подвижности смеси позволяет печатать элементы сравнительно большой высоты без промежуточного подсушивания. Однако, лабораторные испытания контрольных образцов показали, что прочность таких составов относительно не велика: при сжатии в возрасте 28 суток 1,6 МПа, а прочность на растяжение при изгибе чуть менее 1 МПа. Кроме этого, быстротвердеющие смеси не годятся для изделий, эксплуатируемых вне помещений.
Больший интерес представляют высокопрочные смеси с модифицирующими и минеральными добавками позволяющими получить высокопрочные водостойкие и трещиностойкие изделия. Применение таких составов для печати элементов зданий обеспечивает достаточную несущую способность, морозостойкость и сопротивление паропроницаемости. Лабораторные испытания напечатанных контрольных образцов из высокопрочных смесей показали, что прочность при сжатии в возрасте 28 суток достигает 10 МПа, а прочность на растяжение при изгибе 3,5 МПа. При этом морозостойкость обеспечивается на уровне 35-40 циклов. Гидроскопичность изделий лежит в пределах 10%.
Подвижность высокопрочных смесей применяемых для 3D — печати сохраняется сравнительно долго — до 2-4 часов. Это качество является недостатком для печати высоких элементов. Для достижения несущей способности слоёв приходится периодически подсушивать изделие, что увеличивает время печати.

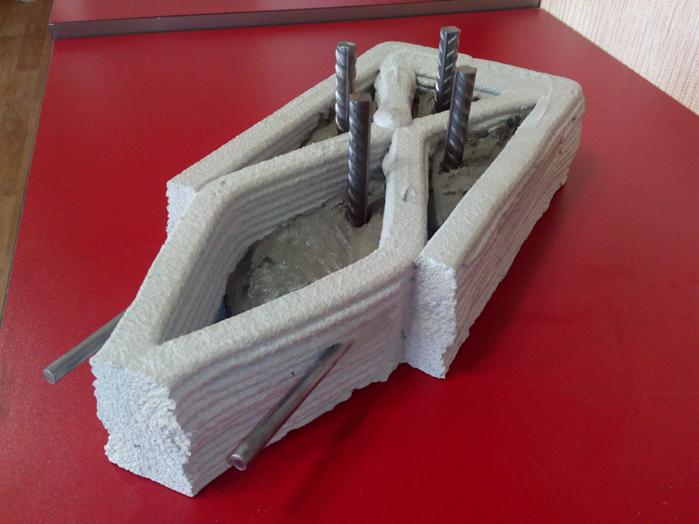

Отдельно стоит поговорить о армировании печатаемых изделий. Совершенно понятно, что применение металлической арматуры в привычном понимании при печати на строительном 3D – принтере вызывает трудности; вручную требует опять же, извините за тавтологию, ручного труда, автоматизировано – сложных и дорогостоящих роботов. Частично эта проблема решается применением вышеописанного фиброволокна, частично путём привычного армирования в технологические пустоты стен при сборке зданий с последующей заливкой бетоном. Не исключается возможность горизонтального армирования – укладки арматуры или плоских армокаркасов между слоями изделий в процессе печати.
источник: specavia.pro
Применение строительных 3D – принтеров S – 4040 и S – 6043 для печати целых зданий на открытых строительных площадках непосредственно на фундамент возможно, но ограничено размерами рабочей зоны. Однако, учитывая возможную стеснённость строительной площадки, это может являться преимуществом. Переставляется принтер S – 6043 в течении 1-2 часов.
Для печати зданий целиком больше подходит принтер S – 1160 с рабочим полем 10 х 7 метров. Принтер позволяет печатать здания и сооружения высотой до 5,5 метров. Соответственно при одной разовой перестановке принтера можно напечатать дом площадью более 120 метров в одном этаже.
Общий подход к моделированию описан нами в статье СТРОИТЕЛЬНЫЕ 3D — ПРИНТЕРЫ. Моделирование на станках серии S.
